很多 AI 制图工具的终点是一张看起来不错的 PNG：下一次代码或基础设施变化时，你只能重新描述一遍，手动调好的位置也很难保住。Agents365-ai/drawio-skill 处理的是另一种问题：如何把自然语言、源码和 IaC 变成可编辑的 .drawio 模型，并让生成、同步、校验、审查和发布形成一条可重复的工作流。它的重点不是“替你画一张图”，而是把图当作可以持续维护的架构资产。本文按仓库 README、中文说明和 v3.2.0 Release 核验，说明这套方法的价值、安装门槛和不应过度承诺的地方。

[Github] drawio-skill：从文字、代码到可维护的 Draw.io 架构图

它把一张图拆成三层

drawio-skill 的关键抽象是 Diagram IR（Diagram Intermediate Representation）。模型语义、来源 provenance 和几何布局不再混在一个 XML 文件里：语义层描述组件、关系、类型和元数据；来源层记录节点来自哪个文件、资源或规则；几何层才负责坐标、样式和连线。这样做带来一个很实际的结果：源代码变化时，可以只更新受影响的节点和边，尽量保留人工微调过的坐标、颜色和注释。

统一入口是 scripts/diagramctl.py。README 把 doctor/build/sync/views/query/test/review/whatif/story/publish/transform 串成一套 CLI，但不同请求应该走不同路径：第一次从提示词起稿用 build，已有图和新源码对齐用 sync，从同一模型生成执行层或安全视图用 views，检查架构规则用 test，找依赖和路径用 query，模拟节点故障用 whatif，输出可访问讲解页用 story。把所有需求都当成“重新生成 PNG”，正好会失去它最有价值的生命周期能力。

从一份模型投影多种视图

架构图常见的麻烦是：高管需要一张总览，研发需要服务和调用，运维需要部署资源，安全团队需要信任边界。如果每张图都单独维护，关系很快漂移。drawio-skill 可以从一个 IR 投影 executive、system、deployment、data-flow 和 security 等视图，再通过稳定的语义 ID 保留跨视图关联。C4 模型还支持 System Context → Container → Component 的多页下钻，父元素可以点击进入子页。

这不是自动替你决定抽象层级。视图只会按照模型中已有的类型、边界、owner 和关系做投影；如果源数据没有服务归属、部署环境或信任边界，输出仍然需要人工补充。更稳妥的做法是先为一条业务链定义最小实体和关系，再逐步增加视图，而不是一次性把整个组织的所有资源塞进一张“全景图”。

代码与 IaC 可以反向生成架构

除了让 Agent 根据描述画图，仓库还提供一组源代码和配置导入器。Python、JS/TS、Go、Rust 可以生成模块导入关系；Python 类层级有单独的 pyclasses.py；Terraform、Kubernetes manifest、docker-compose 可以根据真实引用、selector、role ARN 和 volume mount 生成资源边，并解析官方 AWS、Azure、GCP、Kubernetes 图标。SQL DDL 可转成带 PK/FK 的 ER 图，OpenAPI/Swagger 可按 HTTP 方法形成 API 图，GitHub Actions/GitLab CI 可以形成流水线 DAG。

最小的代码库导入形态如下，命令来自仓库 README；它们需要在已安装 Python 依赖和相应项目目录中执行：

python3 scripts/pyimports.py   myproject --group -o graph.json
python3 scripts/autolayout.py  graph.json -o diagram.drawio
python3 scripts/validate.py    diagram.drawio --strict

导入器的优势是边来自真实文件或配置，而不是模型猜测；但“真实来源”不等于“真实架构”。动态服务发现、运行时路由、手工操作和未提交的环境配置仍可能不在静态源码里。对于生产系统，最好把导入快照、生成的 IR 和人工修订一起归档，并在 PR 中查看变化，而不是只发布一张最新图片。

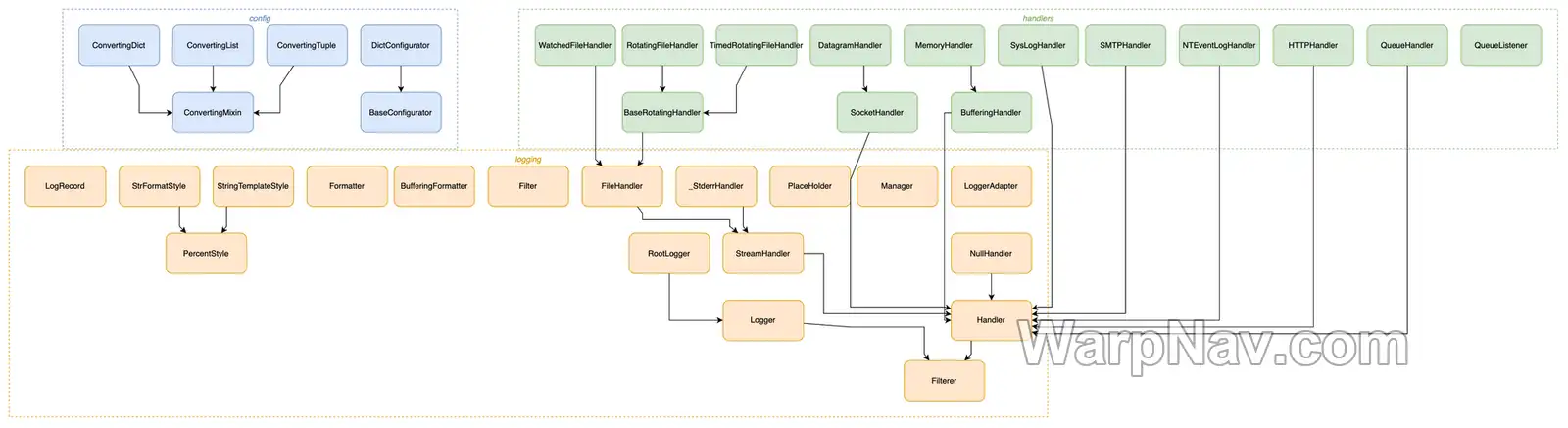

下面的官方示例展示了从 Python 包得到的模块/类关系图：不同区域代表配置、日志与 handler，连线来自导入或继承关系。它用于说明自动布局和分组能力，不是某个团队生产系统的架构证据。

drawio-skill 从 Python 包生成的代码结构图，分组展示配置、日志和 handler 模块 — 官方示例：从 Python 包生成模块与类关系图，连线来自导入或继承关系。

自检和架构测试不是同一件事

drawio-skill 把视觉检查和语义检查分开。导出 PNG 后，skill 可以读取自己的结果，针对重叠、标签截断、堆叠边和部分布局问题自动修复，最多两轮；通过 review 或反馈循环还能再做最多五轮定向调整。这解决的是“图看不清”，不解决“图表达错了”。

Diagram-as-Test 则使用 YAML/JSON 规则检查直连数据库、循环依赖、孤立节点、owner、生产可观测性、外部调用超时、信任边界协议和颜色对比度。规则通过后，只能说明模型满足你写下的契约，不能证明线上系统一定如此。规则文件应和图的源数据一起版本化，改规则时也要让团队知道哪些架构假设发生了变化。

What-if 模式适合把“如果某个节点挂掉会怎样”从口头讨论变成高亮图和影响结果；query/review 适合找路径、单点连接、高耦合和缺失元数据。它们输出的是分析视角，不应被误写成真实故障演练或安全审计结论，除非你另外接入了运行时数据并完成验证。

Mermaid 只是入口之一

仓库支持 11 类图表预设，包括 ERD、UML 类图、序列图、C4、架构图、ML/深度学习、流程图、SysML、BPMN、网络拓扑和跨职能泳道。Mermaid 还能覆盖 mindmap、gantt、timeline、journey、pie、sankey、kanban 等标准类型，并由 CLI 转成原生、可继续编辑的 .drawio。如果团队本来就把图表结构放在 Markdown 和 Git 中，Mermaid 仍然更轻；需要自由排版、官方云图标、下钻页面或后续拖拽维护时，再把它转到 Draw.io 模型。

确定性时序图和 C4 下钻是两个值得单独理解的入口：seqlayout.py 根据参与者和消息计算 lifeline、激活条与箭头，避免手摆坐标；c4.py 根据 JSON 生成多页模型，并让父元素跳转到子页面。它们的价值是减少重复排版，但输入 JSON 的参与者、消息和层级仍需由人或上游系统负责。

安装时先确认 Draw.io 版本

Skill 的核心语义流程只需要 Python 3，并默认离线运行；要生成原生 .drawio、PNG、SVG 或 PDF，仍需要 draw.io 桌面版 CLI。仓库建议使用 draw.io ≥ 30，因为 Mermaid 转原生 .drawio 和 ELK --layout 在更早版本不可用。Graphviz 只在自动布局等路径需要，并不是所有功能的硬依赖。

安装顺序建议如下：

先用 python3 scripts/diagramctl.py doctor 检查 Python 与 skill 路径。
安装 draw.io 桌面版并运行 drawio --version，确认版本达到仓库建议值。
需要大图自动布局时再安装 Graphviz；不需要原生渲染的 CI runner 可以考虑仓库文档中的 Docker REST renderer。
Windows/WSL2 先确认 Agent 实际运行环境。README 说明 WSL2 会通过 /mnt/c 访问 Windows 的 draw.io exe；不要把 Linux Python、Windows 配置和另一套临时目录混在一起。

仓库还提供 macOS Homebrew、Windows 安装包、Linux .deb/.rpm + xvfb 等路径。无头导出时要特别注意命令参数和 GPU 环境；README 的 troubleshooting 明确提醒不要随意把 --no-sandbox 放到参数中间，也不要把草稿 PNG 的 -e 嵌入 XML 流程混用。这里最需要验证的是你实际 runner 能否稳定导出，而不是 README 中某一条命令看起来能复制。

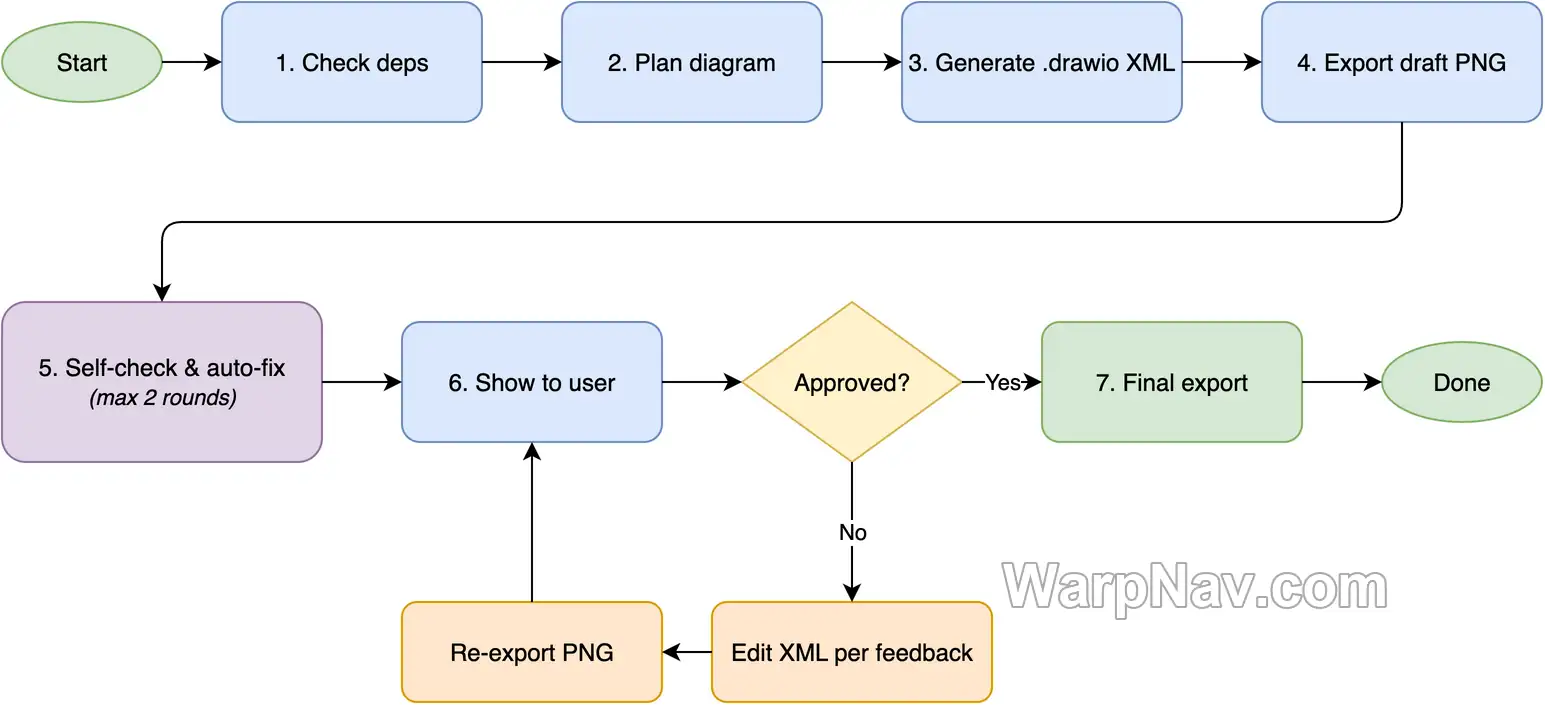

官方工作流图把这条路径画成闭环：检查依赖、规划图表、生成 .drawio XML、导出草稿 PNG、自检修复、展示给用户、根据反馈再导出最终文件。它说明了 drawio-skill 为什么把“审查”放在“发布”之前。

drawio-skill 从依赖检查、规划、生成 Draw.io XML 到自检修复和反馈导出的闭环工作流 — 官方工作流：先生成和自检，再根据反馈导出最终 Draw.io 文件。

MCP、CLI 与离线边界

如果 Agent 本身支持 MCP，可以注册 scripts/diagramctl_mcp.py。README 列出的九个工具覆盖 build、sync、views、architecture_test、review、query、whatif、story 和 doctor；该 server 使用 Python 标准库，核心工作流默认不需要安装 mcp 包。MCP 让 Claude Desktop、Cursor、VS Code、Codex、OpenClaw 等宿主调用同一套能力，但不会替宿主决定工作区权限、文件访问范围或最终是否接受一条架构结论。

“默认离线”也有边界：本地 IR、XML、验证和导出可以不访问云端，AI/LLM 品牌图标的默认样式可能引用 unpkg CDN，若要完全离线应使用 aiicons.py --embed 或把相关资源固定到本地。draw.io 桌面版、Graphviz、Docker renderer 也分别有自己的安装、镜像和网络依赖。团队若要求构建可复现，应把 Python 版本、draw.io 版本、Graphviz 版本、图标资源和输入快照都固定下来。

CI 里检查的是架构契约

仓库提供 drawio-architecture-test GitHub Action，目标是在 PR 中对架构规则做门禁；另有渲染 .drawio 的视觉 diff action。一个实际可用的 CI 顺序应是：从代码/IaC 生成稳定的 graph JSON 或 IR，运行自动布局和 validate.py --strict，再执行 diagramctl test，最后导出 PNG/SVG 与 Markdown/JSON 报告。只提交最终 PNG 会让审查失去来源和差异信息。

CI 仍然需要处理几个现实问题：静态导入可能看不到运行时关系，Graphviz/Draw.io 版本差异会影响像素级 diff，手工布局若没有稳定 ID 可能出现大范围噪声，规则过严也会让团队绕开门禁。先在一个边界清晰的服务或 Terraform 模块上试运行，收集误报，再扩大范围，比一开始把整个组织架构设成强制检查更可控。

v3.2.0 的变化值得关注什么

GitHub 最新 Release v3.2.0 于 2026 年 9 月 1 日发布，主题是 semantic fidelity。Release 记录了 build --from python|js|go|rust|pyclasses 的 source-kind profiles，不再把所有源码模块一概标成 service；语言导入器会记录解析后的精确文件路径，Python 边还带 import 行号；架构契约会区分 profile=code 与 profile=architecture，避免对普通源码模块误报 owner/observability；views 和 build --views 还会解释投影为何回退到整个模型。

同一 Release 报告测试数由 171 增至 174，且在 DRAWIO_E2E=1 下全绿；这是项目维护者的 Release 数据，不是本文独立复测。对使用者而言，升级前更重要的是检查旧 IR 的 kind、来源路径、规则 profile 和视图元数据是否会改变，再重新看一遍 PR diff。

它适合什么阶段，不适合什么期待

如果团队需要长期维护架构图、从源码或 IaC 生成关系、保留人工排版、对架构规则设门禁，drawio-skill 的增量同步和 Diagram-as-Test 比一次性截图更有价值。它也适合已经在用 Agent Skills、希望通过 Codex/Claude/Cursor 共用一套图表工具的人。

如果需求只是画一张简单流程、把图嵌入 README，Mermaid 或普通 Draw.io 手工编辑会更轻；如果需要自由手绘白板，应该先看思维导图、流程图和在线白板怎么选中的任务分流。即使使用 drawio-skill，也不要把自动布局、图标搜索或 PNG 自检当成事实验证：来源缺失、运行时差异、错误 schema 和不完整规则仍会让“漂亮的图”失真。

截至 2026 年 9 月 1 日，GitHub 显示该仓库约有 8,918 Stars、629 Forks，仓库未归档且默认分支仍在提交；热度数字会变化，只能作为快照。项目采用 MIT License，可在保留许可声明的前提下使用、修改和分发，但 Draw.io 桌面版、云厂商图标、AI/LLM 品牌 Logo 和输入数据仍可能有各自的商标、许可与合规边界。
